Задача по упаковке длинномерного изделия была всегда достаточно непростой. И вопрос не просто в том, что бы упаковать во что либо, а сделать это так, чтобы даже обычные половые доски смотрелись дорого и привлекательно
.
Преимущества упаковки.
Технологии упаковки в термоусадочную ПЭ пленку позволяют обеспечить:
хороший товарный вид;
надежную защиту от грязи и пыли;
удобную транспортировку;
упрощение фасовки и сортировки.
Процесс термоусадки обычно протекает по всей поверхности упаковки одновременно, обеспечивая, таким образом, симметричную усадку пленки и равномерные напряжения после охлаждения. Преимуществом наших термоусадочных упаковочных аппаратов есть отличное решение этой непростой задачи.
Изображение.
ТПЦ-550Д
ТПЦ-550Д2
ТПЦ-АП-550Д
ТПЦ-АП-550Д6
ТПЦ-АП-550Д5
ТПЦ-550Д5
ТПЦ-550Д3
ТПЦ-АП-550Д4
ТПЦ-АП-550Д3
ТПЦ-АП-550Д2
ТПЦ-АП-550Д1

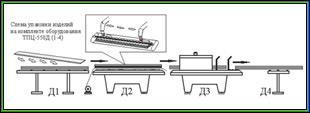

Схема упаковки
ТПЦ-550Д
Технические характеристики и цены
Модель
ТПЦ 550Д1
ТПЦ 550Д2
ТПЦ 550Д3
ТПЦ 550Д4
ТПЦ 550Д5
Упаковочный материал
термоусадочная ПЭ пленка (полотно)
Толщина, мкм
60…110
Габаритные размеры упаковки до, мм
Длина
Ширина
400
Высота
360
Напряжение, В
380
220
Потребляемая мощность, кВт
13
2,5
Масса , кг:
150
180
250
30
1,0
Габаритные размеры, мм:
Длина
3000
3000
3000
1000
325
Ширина
700
810
850
700
35
Высота
900
1700
1700
900
Цена, руб.
28000
57000
85000
5700
10500
*(Производительность комплекса зависит от навыков оператора, а так же от размеров и количества упаковываемых изделий )
*- Внимание! На данный момент цены находятся в процессе корректировки. Пожалуйста, уточняйте их актуальность
Модель
ТПЦ-АП-
550Д1
ТПЦ-АП-
550Д2
ТПЦ-АП-
550Д3
ТПЦ- АП-
550Д4
ТПЦ-АП-
550Д5
ТПЦ-АП-
550Д 6
Упаковочный материал
термоусадочная ПЭ пленка (полотно)
Толщина, мкм
60…110
Габаритные размеры входного окна термокамеры до, мм
Длина запайки (Д6)
530
Ширина
520/720
Высота
250/390
Напряжение, В
380
220
220
Потребляемая мощность, кВт
13
2,5
2,5
Масса , кг:
150
180
250
30
1,0
Габаритные размеры, мм:
Длина
3000
3000
3000
1000
325
Ширина
700
810
850
700
35
Высота
900
1700
1700
900
Цена, руб.
20000
48000
84000
5800
7500
15000
*(Производительность комплекса зависит от навыков оператора, а так же от размеров и количества упаковываемых изделий)
- Внимание! На данный момент цены находятся в процессе корректировки. Пожалуйста, уточняйте их актуальность
Применение.
Большой перечень товаров можно упаковывать в термоусадочную пленку
на этих аппаратах
, это:
пиломатериалы;
доски;
евровагонка;
карнизы;
подоконники;
различные рулоны материалов и многое другое.
Упаковочные машины
этих типов обладают высокими потребительскими характеристиками и невысокой стоимостью, поэтому они могут быть рекомендованы для производств начального уровня.
Видео об оборудовании.
Термоусадочная упаковка алюминиевых лестниц в ПЭ пленку
Описание оборудования.
Оборудование этого типа представлено следующими моделями: ТПЦ-550Д (ООО «Термопак»), ТПЦ АП 550Д (ООО «АльфаПак»). Индекс «Д» в наименовании модели аппарата, говорит о том, что эти машины предназначены для упаковки длинномерных изделий.
Линия по упаковке длинномеров ТПЦ-550Д состоит из пяти независимых модулей
:
термоусадочные машины ТПЦ-550Д1 (рольганг для предварительного размещения изделия ),
термоусадочные машины ТПЦ-550Д2 (монтажный конвейер),

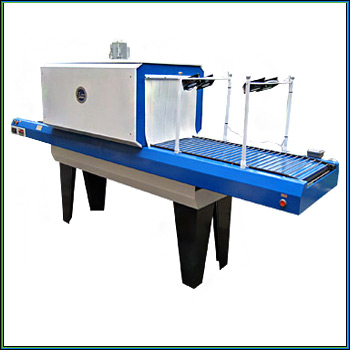

термоусадочные машины ТПЦ-550Д3 (конвейер с термотоннелем),
термоусадочные машины ТПЦ-550Д4 (малый рольганг-подставка для приема упакованного изделия),
термоусадочные машины ТПЦ-550Д5 (роликовый сварщик для предварительного прихвата краев пленки перед подачей заготовки в термотоннель).
Модели ТПЦ АП 550Д1, ТПЦ АП 550Д2, ТПЦ АП 550Д3, ТПЦ АП 550Д4, ТПЦ АП 550Д5 – это аналогичные аппараты выпущенные другим заводом. Самым важным отличием аппаратов этого завода является возможность выбора размеров термотоннеля ТПЦ АП 550Д3
. Это позволяет выбрать из пяти вариантов типоразмеров тоннеля и наиболее оптимально сформировать упаковочный участок.
Рольганг ТПЦ АП 550Д1 может быть укомплектован ножом запайки кромки пленки ТПЦ АП 550Д6 или иметь (в модификации ТПЦ АП 550Д7) дополнительные тефлонизированные направляющие для запайки кромки пленки роликовым запайщиком ТПЦ АП 550Д5.
Порядок работы.
Упаковочный процесс на этой линии происходит следующим образом.
На монтажный конвейер ТПЦ-550Д2 разматывается полотно ПЭ пленки.
Затем с рольганга ТПЦ-550Д1 изделия подаются вручную на это полотно.
После этого изделие оборачивается пленкой, и кромка пленки приваривается оператором с помощью роликового сварщика ТПЦ-550Д5.
Для того что бы полуфабрикат упаковки попал в термокамеру, оператор нажимает кнопку и автоматический конвейер ТПЦ-550Д2 подает изделие на подвижный конвейер термотоннеля ТПЦ-550Д3.
Затем по мере термоусадки упаковка выходит из термотоннеля и поддерживается рольгангом - подставкой ТПЦ-550Д4, где и снимается рабочими или уходит далее по конвейеру в зону складирования.
Основная последовательность выстраивания цепочки оборудования для упаковки
ТПЦ-550(Д1-Д4) может быть изменена, за счет комбинирования частей с непосредственной привязкой к конкретному производственному участку. Например, установлено несколько рольгангов ТПЦ-550Д1 и использовано несколько ТПЦ-550Д5 для снижения время подготовки заготовки упаковки изделия. И так далее, в зависимости от методов решения поставленной технологической задачи.
